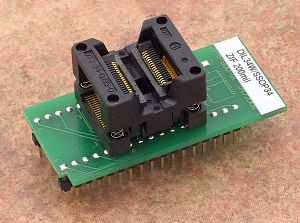

SSOP34 DIL34W/SSOP34 ZIF 200mm Özellikleri | Soket | ZIF SSOP34, üstü açık tip | | Alt | 2 satır, 2x 17 pin, kare, 0.6x0.6mm, satır aralık 600mil | | Sınıf | Evrensel | | Alt Sınıf | DIL / (T) SSOP |
Adaptör kılavuzu - Bunun yakın bir şekilde yerleştirildiğinde tabloya göre cihaz programcı ZIF soketine adaptörü takın. Aygıt programcı işlemci soketine bu adaptör yönü hakkında bazı şüpheler varsa, geçerli genel kural, başlık metnini yönünü cihazın programcı üst metin ile aynıdır.
- Adaptörü kapaklı ZIF soketi açın. O (kişiler yer cihaz) içine aygıtını takın. Adaptörü ZIF soketine programlanan cihazın sağ konumu adaptörü ZIF soketi (yukarıda sağda) yakın resim de göstermeleridir.
- Görme cihaz ve adaptör kapaklı ZIF soket arasında bağlantı kontrol edin. Her şey yolunda görünüyorsa, kapatın ve şimdi, cihaz programlama için hazırdır.
- Adaptörü kapaklı ZIF soketine cihaz programcı ZIF soket ya da cihaz adaptörünün yanlış takılması programlanan cihaza zarar verebilir, dikkatli olun.
- Cihaz, açık adaptörü kapaklı ZIF soketi çıkarıp ondan aygıtı kaldırmak için.
- Eğer adaptör ile iş bitirmek, cihaz programcı ZIF soketi çıkarın.
- Kir cihazın programlama sırasında hatalara neden olabilir, çünkü doğrudan adaptörü ve adaptörü ZIF soket, en işaretçilerine dokunmayın.
- Cihaz ile taşıma için biz aracı almak bir vakum kullanılması önerilir.
- Çalışma koşulları: çalışma sıcaklığı 5 ° C ÷ 40 ° C (41 ° F ÷ 104 ° F), nem 20% .. 80%, yoğuşmasız çalışma.
- Programlama verim programlama adaptörü kullanırken% 100 değildir ya da kaypaklık görünürse, işaretçilerine için programlanmış VCC ve GND işaretçilerine bağlı adaptörünün yol arasında bir 22nF-100nF çok katmanlı kondansatör (ÇED X7R veya Z5U özellikleri karşılamasını) bağlanmaya çalışırsanız
 |
